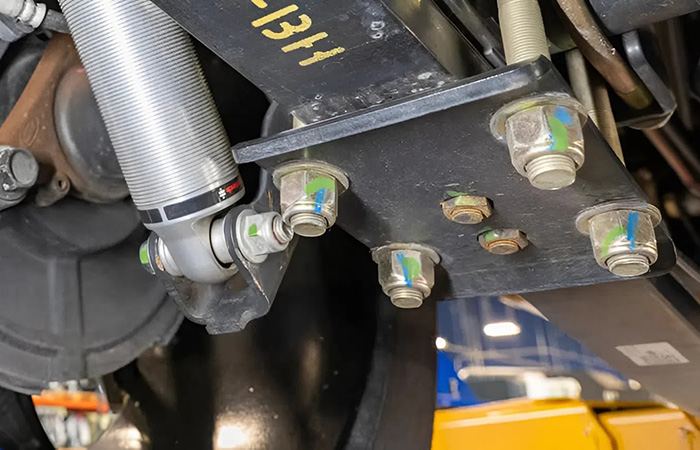

Всё мажут краской./ Фото: yahoo.com
В конструкции автомобиля очень много на первый взгляд странного и неуместного, и самый яркий тому пример – разбросанные по всем внутренностям машины метки, сделанные яркой краской. Их можно найти буквально везде: на головках болтов, гайках подвески, на патрубках и даже на электрических разъёмах. Впрочем, это совсем не шутки техников, а важная часть сборочного процесса.
1. Затяжка винтов
Маркировка винтов./ Фото: yimg.com
В банальном закручивании гаек (в автомобиле тем более) есть интересный момент, о существовании которого большая часть людей даже не подозревает. Все они должны заворачиваться с определённым усилием: от слишком большого усилия может лопнуть болт, а слишком маленькое не зафиксирует вибрирующие детали. Чтобы этого избежать, после финальной проверки контролёр или сборщик маркирует болтовые соединения самым надёжным образом – при помощи краски определённого цвета. Так можно с первого взгляда узнать, что соединение соответствует заводским требованиям.
Цветная маркировка./ Фото: mungfali.com
Для самих рабочих цветовая маркировка очень важна: среди сотен соединений легко пропустить нужное, но цветовая маркировка решает эту проблему. Яркая точка на соединении сразу же бросается в глаза, и на общем фоне легко заметить отсутствие маркировки на головке одного болта. Это намного ускоряет процесс сборки и повышает её качество. Цветную маркировку соединения иногда путают с резьбовым фиксатором – это специальный клей, который наносится на резьбу перед закручиванием. С его помощью резьба надёжно фиксируется и не раскручивается во время вибрации. Интересно, что единого стандарта с цветовой маркировкой не существует, на каждом заводе используют свою собственную систему и с её помощью следят за качеством сборки.
2. Цветовые сигнал
Маркировка пружин./ Фото: kia-forums.com
Хоть стандарта для цветной маркировки и не существует, палитра тщательно прорабатывается, а в её использовании есть строгий порядок. К примеру, определённые цвета используются для маркировки конкретных узлов, чтобы не путать критически важные детали. Интересно, что разные цвета также могут использоваться для визуальной маркировки деталей, которые внешне практически идентичны, но различаются по своим параметрам. Например, пружины подвески для базовой комплектации и для версии с «пакетом для плохих дорог». На глаз их различить очень трудно.
Краска на болтах./ Фото: team-bhp.com
Цветные метки – это своеобразная защита от дурака: есть хоть какая-то гарантия, что на конвейер не привезут палету с «чужими» форсунками или другими внешне похожими деталями. Это особенно важно на производствах, где выпускают «заряженные» версии одной и той же модели. «Обычные» детали на более продвинутой модификации будут нагружаться сверх всякой меры, а это точно приведёт к поломкам и скандалам. Помимо этого, существует ещё и временная маркировка, при помощи которой специалисты могут отслеживать поколения конкретной модели: бросив взгляд на цветные точки, инженер сразу же сможет сказать, к какому поколению принадлежит конкретно этот экземпляр, и какие у него имеются особенности. На самом деле, цветная маркировка – это самый быстрый способ избежать ошибок во время сборки, вести контроль и учёт.
3. Гарантия и безопасность
Гарантия от раскручивания./ Фото: crown.co.za
Цветная маркировка выполняет ещё одну своеобразную роль – это простейшая, элементарная пломба. Производитель даёт гарантию на свои машины, и одним из важных требований для гарантийного обслуживания является невмешательство в конструкцию. Проблема в том, что на каждое соединение пломбу повесить невозможно, и её успешно решают при помощи капли краски: если краска треснула, если её поверхность была повреждена, или же она сместилась, это сразу же говорит о нарушении гарантийных условий. Любая попытка открутить гайку или же влезть в конструкцию узла становится очевидной для специалиста.
Контроль для водителя./ Фото: clevercreations.org
Впрочем, у маркировки есть ещё одно, неочевидное назначение: с её помощью водитель может сам следить за состоянием соединений. Так водитель может во время элементарного осмотра проконтролировать, не откручивается ли какой-нибудь болт от постоянной вибрации. Со временем любое крепление может ослабнуть, а так водитель может избежать серьёзных проблем задолго до того, как во время поездки что-нибудь отвалится. В итоге цветная маркировка под капотом приносит неожиданную пользу, причём не только производителю, но и самому владельцу.
